HD-AUD-IO

Hall Research HD-AUD-IO 是一款屡获殊荣的 HDMI 音频提取器（去嵌入器）和插入器（嵌入器）。

该产品还提供了许多优点，如：

• 带有学习和上传 EDID 功能的 EDID 管理


• HDMI 电缆均衡（支持长达 20 米的电缆长度）

• 重新时钟视频并协商 HDCP，解决不兼容问题

• RS-232 和闭合接触以静音 HDMI 音频（或视频）

• 生成仅带音频的 HDMI 信号，无需 HDMI 输入

• 同时提取音频并允许嵌入外部音频

该产品提供一个HDMI输入口和相应的HDMI输出口。HDMI输入的音频信号同时提取为2声道L/R模拟信号和数字SPDIF（TOSLINK）信号。

该产品提供两个音频输入接口（模拟和数字）。用户可以选择将哪种音频嵌入HDMI输出中，可以是与原始HDMI音频相同（直通），也可以是SPDIF数字信号或3.5毫米L/R模拟信号。

高级EDID管理功能允许用户控制EDID的视频部分和音频部分。连接到HDMI输入的视频源所接收的EDID可以来自下游设备或者模拟内部存储器中的EDID。该设备还可以“学习”连接到其HDMI输出的EDID。

该产品的视频带宽为18 Gbps，支持高达4K@60 Hz 4:4:4的分辨率，并带有HDR。它支持HDCP 2.2和HDCP 1.4（如有需要）。

该设备能够生成和输出带有音频的空白HDMI信号，即使没有HDMI输入；通常被称为“HDMI音频桥接”。这是一种方便的方式，可以通过HDMI网络传输仅音频信号。

HD-AUD-IO具有可配置的数字输入端子，可以静音音频和/或视频。这使用户可以通过仅感应接触闭合来快速静音HDMI输出，非常适合优先页面或紧急通知情况。

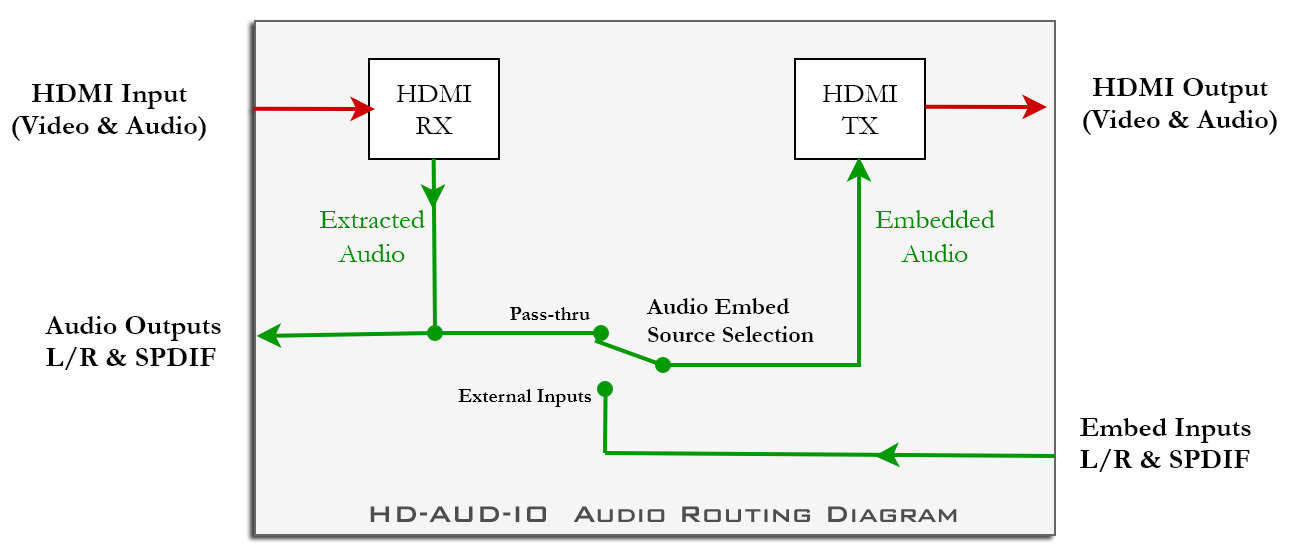

内部音频路由图如右所示。可以看到，原始的HDMI节目音频始终被提取出来，但HDMI输出中的音频可以由用户选择作为直通（与HDMI音频输入相同）或由外部音频输入（模拟L/R或数字SPDIF）替换。这个选择是通过前面板上的一个按钮完成的。

用户还可以使用HD-AUD-IO通过使用简单的外部音频混音器（如低成本的Fifine® N5）混入外部音频与HDMI音频。只需将HD-AUD-IO中提取的L/R音频插入混音器中，并混入任何其他源（如无线麦克风接收器的输出），然后将混音器的输出插入HD-AUD-IO的L/R输入口即可！

• 支持4K/60 4:4:4、HDR、HDCP 2.2和1.4

• 从HDMI输入中提取LR模拟和数字音频

• 将LR模拟或数字音频嵌入HDMI输出

• 无HDMI输入时生成带有嵌入音频的HDMI输出

• 可以通过或仿真EDID

• 可配置数字输入以静音音频和/或视频

• 18 Gbps带宽，与HDMI 2.0b兼容

• 向后兼容HDMI 1.4和DVI规范

• 支持多通道数字和2通道模拟音频

• EDID管理

• 可通过RS-232进行控制
