HT-TRK1

阿波罗科技会议室套件

4K兼容性使用长距离HDBaseT技术构建
多功能、一体化系统
控制和安全性
DSP混音功能
内置音频系统
通过Cat6a提供电源、视频和控制功能，最长可达330英尺
Web GUI界面简单操作

介绍

以易用性、灵活性和可靠性为设计理念，HT-TRK1为工作空间和学习环境提供了一个完整的套装解决方案。HT-TRK1提供HDMI视频切换、系统控制、视频扩展和模拟音频放大功能，全部集成在一个便利的三件套装中。

利用远程HDBaseT技术，电源、控制、高达4K@60Hz的视频和音频信号通过单根6a类电缆传输，最小传输距离可达30米/100英尺，实现了一根电缆搞定所有传输需求。

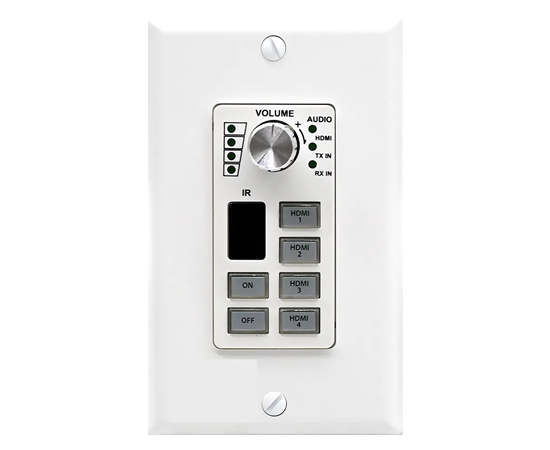

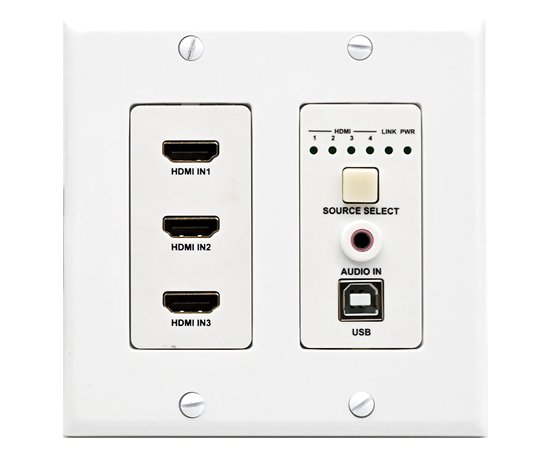

墙板控制面板通过第二个类别6a电缆连接到墙板发射器。墙板控制面板可实现方便位置的远程切换源和音量控制。您可以在四个HDMI输入之间切换，并且可以将HDMI输入扩展到4K@60Hz。系统所需的所有电源都由接收器提供。

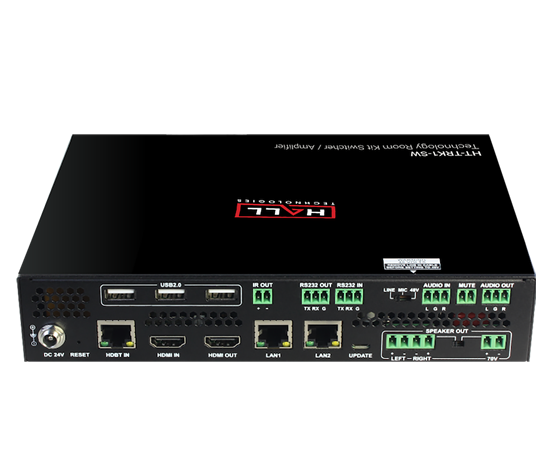

此外，接收器具有内置的Web UI进行控制，可选择将模拟音频解嵌入到内置的20W立体声放大器驱动低阻抗扬声器、用于驱动商用70V扬声器的70V放大器或立体声模拟音频输出。还支持DSP，可以混合输出任何VIDEO音频输入、TX AUDIO IN和RX AUDIO IN。

该系统包括监控软件，可轻松进行多房间配置、系统监控和控制，并可通过中央网络计算机轻松更新所有设备的固件。集成的以太网交换机可与IP网络轻松配置。远程USB 2.0连接功能使其成为适用于现代教室或会议空间的一体化解决方案的特色之一。

输入/输出端口	发射器： 3个HDMI输入；1个源选择按钮；1个音频输入 1个USB Type-B主机；1个Micro USB固件更新端口 1个HDBT输出；1个RJ45；1个重启按钮接收器： 1个HDBT输入；1个HDMI输入；1个HDMI输出；2个LAN 1个Micro USB固件更新端口；1个4Ω/8Ω扬声器输出 1个70V扬声器输出；1个扬声器输出选择开关 3个USB Type-A设备；1个红外输出；1个RS232输入 1个RS232输出；1个选择开关（线路输入/麦克风输入/带幻象电源的麦克风输入） 1个音频输入；1个静音输入 1个音频输出；1个DC 24V；1个重置按钮控制面板： 1个音量控制旋钮；1个红外传感器；6个按钮；1个RJ 45
输入信号类型	发射器：支持HDMI 4K@60Hz YUV 4:2:0，HDCP 2.2 接收器：支持HDMI 4K@60Hz YUV 4:4:4，HDCP 2.2
支持的输入分辨率	发射器上的HDMI输入： VESA： 800x600（8），1024x768（8），1280x768（8），1280x800（8），1280x960（8），1280x1024（8），1360x768（8），1366x768（8），1440x900（8），1600x900（8），1600x1200（8），1680x1050（8），1920x1200（8） SMPTE： 1280x720P（6,7,8），1920x1080P（6,7,8），3840x2160（2,3,5,8），4096x2160（2,3,5,8） 1 = 23.98 Hz，2 = 24 Hz，3 = 25 Hz，4 = 29.97 Hz，5 = 30 Hz，6 = 50 Hz，7 = 59.94 Hz，8 = 60 Hz，* = 4:2:0 接收器上的HDMI输入： VESA： 800x600 (8), 1024x768 (8), 1280x768 (8), 1280x800 (8), 1280x960 (8), 1280x1024 (8), 1360x768 (8), 1366x768 (8), 1440x900 (8), 1600x900 (8), 1600x1200 (8), 1680x1050 (8), 1920x1200 (8) SMPTE: 1280x720P (6,7,8), 1920x1080P (6,7,8), 3840x2160 (2,3,5,8), 4096x2160 (2,3,5,8) 1 = 以23.98赫兹, 2 = 以24赫兹, 3 = 以25赫兹, 4 = 以29.97赫兹, 5 = 以30赫兹, 6 = 以50赫兹, 7 = 以59.94赫兹, 8 = 以60赫兹
输出信号类型	HDMI支持4K@60Hz YUV 4:4:4，HDCP 2.2
支持的输出分辨率	VESA
音频格式	HDMI输入/输出立体声所有音频输入和麦克风/线路输入：立体声音频输出和4Ω/8Ω扬声器输出：立体声 70V扬声器输出：单声道
最大数据传输速率	HDMI输入，发射器上的HDBT输出和接收器上的HDBT输入：10.2 Gbps
控制方式	控制面板；发射器上的按钮 LAN控制（Web界面/Telnet）；RS232
工作温度	0°C至45°C（32°F至113°F）
储存温度	-20°C至70°C（-4°F至158°F）
湿度	10%至90%，无冷凝
ESD保护	人体模型： ±8kV（空气间隙放电）/ ±4kV（接触放电）
电源	DC 24V 5A
功耗（最大）	81瓦
设备尺寸	发射器： 89毫米 x 105.6毫米 x 43毫米 / 3.5英寸 x 4.16英寸 x 1.69英寸接收器： 215毫米 x 42毫米 x 160.2毫米 / 8.46英寸 x 1.65英寸 x 6.31英寸控制面板： 45毫米 x 105.6毫米 x 28.7毫米 / 1.77英寸 x 4.16英寸 x 1.13英寸
产品重量	发射器： 0.3千克 / 0.66磅接收器：1.43千克 / 3.15磅控制面板：0.16千克 / 0.35磅
Cat 5e	100米 / 330英尺 - 最高支持1080P@60Hz 36bpp 90米 / 295英尺 - 1080P@60Hz 48bpp
Cat 6/6a/7	100米 / 330英尺 - 支持1080P@60Hz 3D - 4K@30Hz 4:4:4 24bpp - 4K@60Hz 4:2:0 24bpp
HDMI	输入：15米 / 50英尺 / 输出：10米 / 33英尺 - 1080P@60Hz 24bpp 输入/输出：10米 / 33英尺 - 4K@30Hz 4:4:4 24bpp - 4K@60Hz 4:2:0 24bpp 输入：5米 / 16英尺 / 输出：3米 / 10英尺 - 4K@60Hz 4:4:4 24bpp

HT-TRK1

HT-TRK1

阿波罗科技会议室套件

介绍

特点

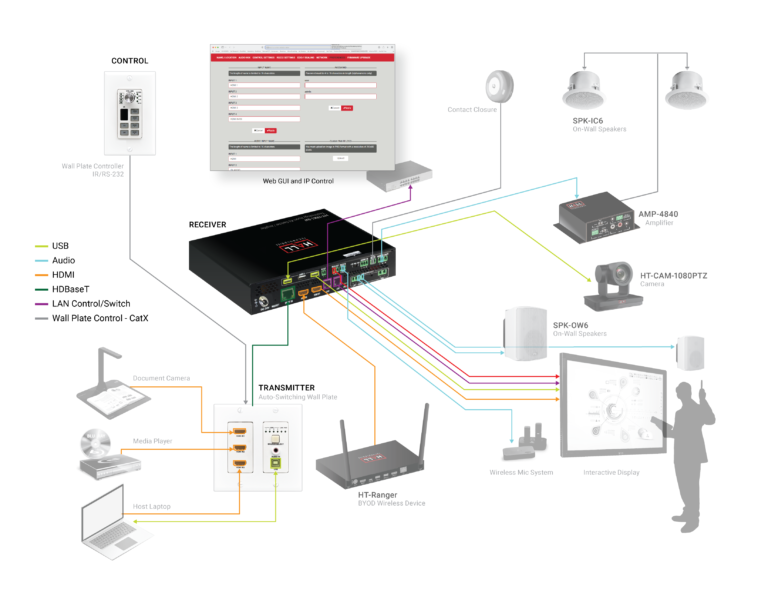

结构图
