UHBX-R-PSE

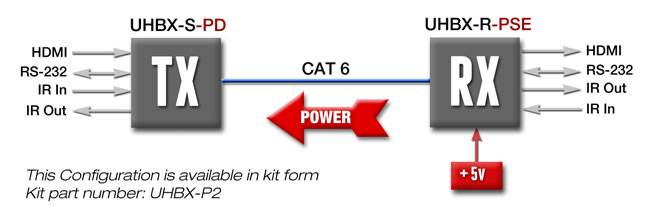

UHBX-R-PSE接收模块与兼容的发送器（Hall Research型号UHBX-S-PD或UHBX-SC-WP）配对使用，可通过单根Cat6电缆将HDMI、双向红外、全双工RS232和PoH（HDBaseT™上的电源）扩展至最长150米（500英尺）的距离。该配对可将几乎任何分辨率的HDMI或单链DVI视频扩展至最大500英尺（150米）的距离。此外，这些扩展器符合Power-over-HDBaseT™或PoH标准，因此只需要一端供电。被标识为PSE（电源设备）的一端将电源注入Cat6电缆，而被标识为PD（供电设备）或WP（壁板）的一侧通过来自对侧的RJ45连接器供电。

该扩展器提供了全双工RS232串行端口扩展，可在任何波特率下运行，最高可达115,200（与视频活动无关）。该扩展器还可将红外信号从一端扩展到另一端。红外检测器和红外发射器电缆需另行购买。红外扩展保留调制（载波）频率，并与几乎任何标准兼容。它支持30KHz至60KHz的调制范围。

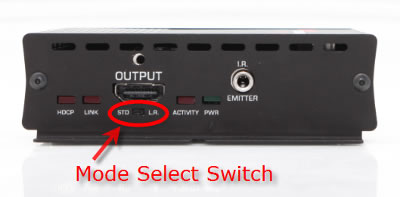

有两个用户可选择的距离模式：标准模式（默认）和长距离模式。如果UTP电缆的长度小于100米（330英尺），则应使用标准模式。对于超过330英尺的长度，必须设置为长距离（L.R.）模式。长距离设置可以将最大分辨率限制为1080p@60 Hz、8位色深（不支持深色或4Kx2K）、RS232、IR和电源延长至500英尺（150米）。

UHBX-R-PSE与以下来自Hall Technologies的HDBaseT™发送器完全兼容：

• UHBX-S-PD：套件销售（请参阅UHBX-P2）


• UHBX-SC-WP：套件销售（请参阅UHBX-WPC-P2）

为了获得最佳效果，我们建议使用此网站上列出的经过联盟认可的电缆。

UHBX-R-PSE也与其他Hall Technologies的HDBaseT™发送器部分兼容。

有关产品兼容性的更多信息，请点击以下链接查看产品选择图表。

• 仅需一根Cat6电缆，即可将HDMI或DVI视频延长至500英尺

• 双向支持RS232和红外扩展功能

• 支持几乎所有的HDMI和DVI分辨率，包括4Kx2K

• 只需一端供电，另一端通过UTP供电

• Power-over-HDBaseT™符合IEEE 802.3af标准

• 坚固的金属外壳，带有安装支架

• 完全符合HDBaseT™标准

• 只需+5vDC供电

• RS232支持所有波特率，无论视频是否存在

• 红外扩展支持载波频率，支持30 KHz至60 KHz调制，以提供对所有红外标准的兼容性

• 完全隔离发送端和接收端之间的接地

• 紧凑、坚固、可靠、经济实惠

• 美国制造
