UHBX-R-PD

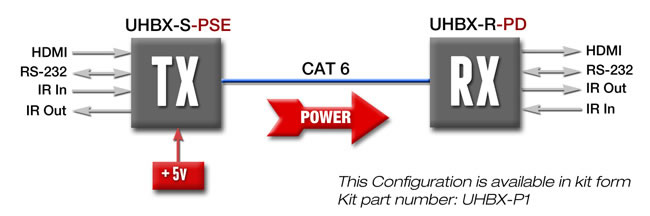

UHBX-R-PD 接收器模块与兼容的发送器（Hall Research 型号 UHBX-S-PSE）配对时，可通过单个 Cat6 电缆将 HDMI、双向红外线、全双工 RS232 和 PoH（HDBaseT™ 上的电力）延长至最长 150 米（500 英尺）的距离。这对设备可以将几乎任何分辨率的 HDMI 或单链 DVI 视频延长至最大 500 英尺（150 米）的距离。此外，这些延长器符合 HDBaseT™ 上的电力传输（Power-over-HDBaseT™ 或 PoH）要求，因此只需一端供电。被标识为 PSE（电源设备）的一端通过 Cat6 电缆供电，而被标识为 PD（供电设备）或 WP（壁板）的一侧则通过 RJ45 连接器供电。PSE 端需要连接提供 5V 直流电的交流适配器，而PD端或WP端只需通过相反一侧的 RJ45 连接器供电。

提供全双工 RS232 串行端口扩展功能，可在任何波特率下工作，最高可达 115,200 （与视频活动无关）。该扩展器还可以将红外线信号从一端延长到另一端。红外线接收器和红外线发射器电缆需另行购买。红外线扩展功能保留调制（载波）频率，并与几乎任何标准兼容。支持的调制范围为 30 kHz 到 60 kHz。

有两种用户可选择的距离模式：标准模式（默认）和长距离模式。如果UTP电缆的长度小于100米（330英尺），则应使用标准模式。对于长度超过330英尺的情况，必须设置为长距离（L.R.）模式。长距离设置可延伸最大1080p@60 Hz、8位色深（不支持深色或4Kx2K）、RS232、红外和电源延伸达到500英尺（150米）。

UHBX-R-PD与以下Hall Technologies的HDBaseT™发送器完全兼容：

• UHBX-S-PSE：成对出售的套件（请参阅UHBX-P1）


为了获得最佳效果，我们建议使用此网站上列出的经过联盟认可的电缆。

UHBX-R-PD也与其他Hall Technologies的HDBaseT™发送器部分兼容。

有关产品兼容性的更多信息，请点击下面的链接查看产品选择图表。

• 通过仅使用一根Cat6电缆，将HDMI或DVI视频延伸至500英尺

• 双向支持RS232和红外线扩展

• 支持几乎所有的HDMI和DVI分辨率，包括4Kx2K

• 仅一端需要供电，另一端通过UTP供电

• HDBaseT™上电符合IEEE 802.3af标准

• 坚固的金属外壳，具备安装功能

• 完全符合HDBaseT™标准

• 仅需一个+5vDC供电

• 无论是否存在视频，RS232都支持所有波特率

• 红外线扩展是载波频率无关的，并支持30 KHz到60 KHz调制，以确保与所有红外线标准的兼容性

• 完全隔离发射端和接收端之间的接地

• 紧凑、坚固、可靠且经济实惠

• 美国制造
