UHBX-WPC-P2

UHBX-WPC-P2是Hall Research的一个扩展器套件（由UHBX-SC-WP + UHBX-R-PSE组合而成），采用HDBaseT™技术。它可以通过一根单独的Cat6电缆将HDMI、IR、双向RS-232和PoH（Power-over-HDBaseT™）信号发送到500英尺（150米）的距离。该扩展器只使用一个+5V电源，内部创建48V PoH并符合IEEE 802.3af握手协议。P2扩展器的接收器单元为发送器提供电源。在标准模式下，UHBX-WPC-P2支持几乎任何分辨率的DVI和HDMI信号，最高可达4K x 2K，距离为330英尺（100米），在长距离模式下，支持分辨率为1920×1080的信号，最远可达500英尺（150米）。这些设备采用紧凑坚固的金属外壳，并配有便捷的安装设施。它们是在美国设计和制造的。

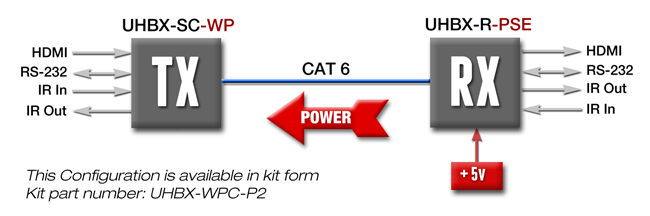

被标识为PSE（电源设备）的一端将电源注入Cat6电缆，而被标识为WP（壁板）的一端通过Cat6电缆供电。PSE端需要连接一个AC适配器，提供5V直流电，而WP端则直接通过相反的RJ45连接器供电。

该扩展器提供全双工RS232串行端口扩展，可以在任何波特率下运行，最高可达115,200（与视频活动无关）。扩展器还可以将红外线信号从一端扩展到另一端。红外线探测器和红外线发射器电缆需要另外购买。红外线扩展保留了调制（载波）频率，并提供了与几乎所有标准的兼容性。它支持30 KHz到60 KHz的调制范围。

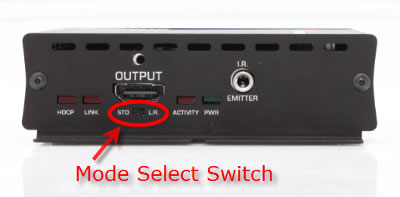

该设备提供两种可选的距离模式：标准（默认）和长距离。如果UTP电缆长度小于100米（330英尺），则应使用STD模式。对于超过330英尺（100米）的长度，必须设置长距离（L.R.）模式。长距离设置可以将最大分辨率设置为1080p@60 Hz，8位色彩（不支持深色或4Kx2K），RS232、红外线和电源信号扩展到500英尺（150米）。

为了获得最佳效果，我们建议使用联盟在此网站上列出的认可电缆。

如需了解更多有关其他 HDBaseT™ 产品的信息，请点击以下链接查看产品选择图表。

• 通过一根Cat6电缆将HDMI或DVI视频信号扩展到500英尺（约152米）的距离

• 双向支持RS232和红外线扩展

• 支持几乎所有的HDMI和DVI分辨率，包括4Kx2K

• 只有一个端口需要电源，另一端通过UTP供电

• Power-over-HDBaseT™符合IEEE 802.3af标准

• 坚固的金属外壳带有安装设施

• 完全符合HDBaseT™标准

• 只需要一个+5vDC电源

• RS232支持所有波特率，无论是否存在视频信号

• 红外线扩展是载波频率无关的，并支持30 KHz到60 KHz的调制，以便与所有红外线标准兼容

• 完全隔离TX和RX两端之间的基准地

• 紧凑、坚固、可靠且经济实惠

• 美国制造
