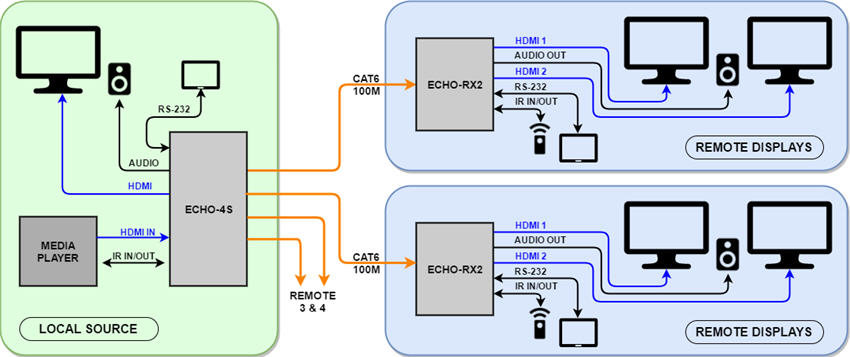

ECHO-1S

视频连接器

ECHO-1S - (1) HDMI输入，(1) HDMI输出

ECHO-4S - (1) HDMI输入，(1) HDMI输出

ECHO-8S - (1) HDMI输入，(1) HDMI输出

ECHO-RX2 - (2) HDMI输出

分辨率

HDTV信号- 480p至4K@60 4:4:4

DVI信号 VGA（640x480）至WUXGA（1920x1200）

音频

所有HDMI嵌入式音频，包括LPCM 7.1、Dolby TrueHD和DTS-HD Master Audio（32-192 kHz采样率）

其他信号

RS-232：

ECHO-1S，ECHO-RX-2

端子带上的(1) RX，TX和GND

RS-232透传

ECHO-4S，ECHO-8S

端子带上的(2) RX，TX和GND（输入和回路输出）

RS-232输入波特率：115200，N，8，1（用于配置），否则透传

RS-232输出到ECHO-RX2波特率：透传

IR

宽频IR透传，支持38 - 56 kHz

ECHO-1S，ECHO-RX-2

(1) 3.5mm红外输入

(1) 3.5mm红外输出

ECHO-4S，ECHO-8S

(2) 3.5mm红外输入（输入和回路）

(2) 3.5mm红外输出（输入和回路）

USB

USB 2.0微型B接口（仅用于固件更新）

常规信息

电源输入：

100 VAC至240 VAC，47-63 Hz，外部；

24 VDC

ECHO-1S，ECHO-RX-2：

24 VDC 1A

ECHO-4S：

24 VDC 4A

ECHO-8S：

主电源：24 VDC 2A，

PoC：24 VDC 4A

温度/湿度

存储：-40°F至+158°F（-40°C至+70°C）/ 5%至90%，无冷凝

操作：+14°F至+131°F（-10°C至+55°C）/ 5%至90%，无冷凝

典型功耗

ECHO-1S和ECHO-RX2 = 总计12W

ECHO-4S和ECHO-RX2 = 15W（发送器）30W（PoC）

ECHO-8S和ECHO-RX2 = 36W（发送器）60W（PoC）

散热方式

对流散热

外壳类型

金属（钢）

尺寸

ECHO-1S - 0.82英寸 H x 6.06英寸 W x 3.09英寸 D（22.8mm H x 153.9mm W x 78.5mm D）

ECHO-4S - 1.74英寸 H x 10.64英寸 W x 7.46英寸 D（44.2mm H x 270mm W x 189.5mm D）

ECHO-8S - 1.72英寸 H x 18.9英寸 W x 7.46英寸 D（43.7mm H x 480mm W x 189.5mm D）

ECHO-RX2 - 0.82英寸 H x 6.06英寸 W x 3.09英寸 D（22.8mm H x 153.9mm W x 78.5mm D）

（所有尺寸均包括安装法兰宽度）

重量

产品

运输

安全认证

CE

EMI/EMC

CE, FCC A类

MTBF

估计为90,000小时

保修

3年零部件和人工保修
