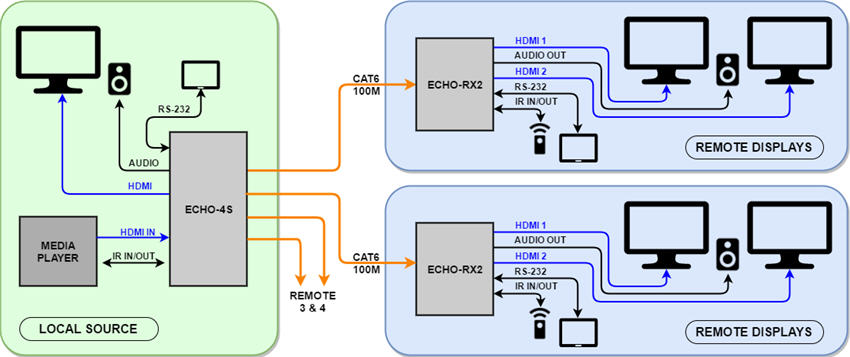

ECHO-8S

视频连接器

ECHO-1S - (1) HDMI输入，(1) HDMI输出

ECHO-4S - (1) HDMI输入，(1) HDMI输出

ECHO-8S - (1) HDMI输入，(1) HDMI输出

ECHO-RX2 - (2) HDMI输出

分辨率

HDTV信号-480p至4K @ 60 4:4:4

DVI信号VGA（640x480）至WUXGA（1920x1200）

音频

所有HDMI嵌入式音频，包括：LPCM 7.1，Dolby TrueHD和DTS-HD Master Audio（32-192 kHz采样率）

其他信号

RS-232

ECHO-1S，ECHO-RX-2

端子条上的(1)RX，TX和GND

RS-232通过

ECHO-4S，ECHO-8S

端子条上的(2)RX，TX和GND（输入和环输出）

RS-232输入波特率：115200，N，8，1，否则通过

RS-232输出到ECHO-RX2波特率：通过

IR

广带IR通过：支持38-56 kHz

ECHO-1S，ECHO-RX-2

(1) 3.5mm IR输入

(1) 3.5mm IR输出

ECHO-4S，ECHO-8S

(2) 3.5mm IR输入（输入和环路）

(2) 3.5mm IR输出（输入和环路）

USB

USB 2.0微型B（仅用于固件更新）

通用

电源供应

100 VAC到240 VAC，47-63 Hz，外部；24 VDC

ECHO-1S，ECHO-RX-2

24 VDC 1A

ECHO-4S

24 VDC 4A

ECHO-8S

主要：24 VDC 2A

PoC：24 VDC 4A

温度/湿度

存储：-40至+158°F（-40至+70°C）/ 5％至90％，无冷凝

操作：+14至+131°F（-10至+55°C）/ 5％至90％，无冷凝

典型功耗

ECHO-1S和ECHO-RX2 =总计12W

ECHO-4S和ECHO-RX2 = 15W（发射器）30W（PoC）

ECHO-8S和ECHO-RX2 = 36W（发射器）60W（PoC）

冷却

对流

外壳类型

金属（钢）

尺寸

ECHO-1S-0.82“ H x 6.06” W x 3.09” D （22.8mm H x 153.9mm W x 78.5mm D）

ECHO-4S-1.74“ H x 10.64” W x 7.46” D （44.2mm H x 270mm W x 189.5mm D）

ECHO-8S-1.72“ H x 18.9” W x 7.46” D （43.7mm H x 480mm W x 189.5mm D）

ECHO-RX2-0.82“ H x 6.06” W x 3.09” D （22.8mm H x 153.9mm W x 78.5mm D）

（所有尺寸均包括安装法兰宽度）

重量

产品

运输

安全

CE

EMI/EMC

CE，FCC Class A

MTBF

90,000小时（估计）

保修

3年零配件和人工费
