HSM-44-BX

作为Genesis Digital Matrix™系列切换器的成员，HSM-44-BX矩阵提供了卓越的质量、直观的操作和强大的控制方法，这些都是Hall Technologies视频矩阵切换器的标志。

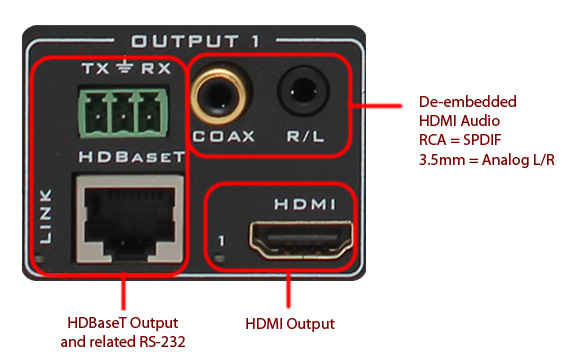

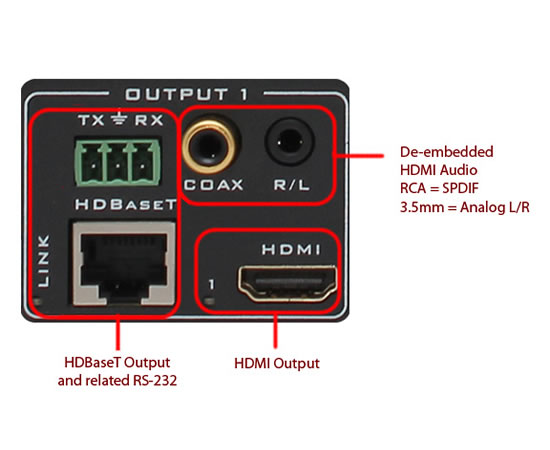

这款4K矩阵是一个紧凑的1-RU机架交叉点4×4开关。每个输出都有集成的视频分配器，可同时提供HDMI和HDBaseT。

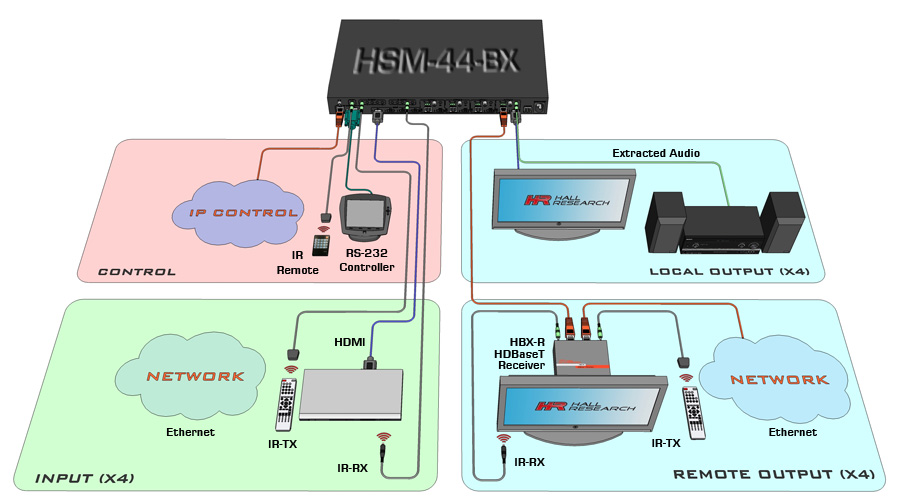

HDBaseT输出通过单个CAT6电缆将HDMI、IR、RS-232、以太网和电源扩展到100m（328英尺）。HDBaseT输出与所有符合标准的HDBaseT接收器兼容，如Hall Technologies的HBX-R，它是一款经济实惠的接收器，可提供HDMI、IR、RS-232和IP（以太网）扩展，并从矩阵获得电源，以获得最大方便性。

HSM-44-BX支持高达4K @ 30 Hz 4:4:4和4K @ 60 Hz 4:2:0的HDMI分辨率。它还支持HDCP 2.2和1.4、3D、深色。PCM、Dolby、DTS和HD音频标准。该矩阵根据连接的输出设备的EDID智能计算每个输入的EDID。

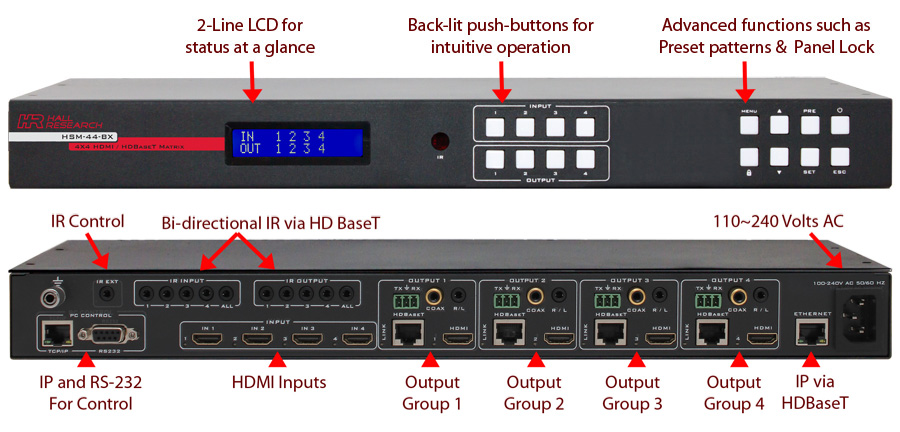

用户能够保存和调用多个矩阵路由配置预设。HDMI输出也可以被空白。该矩阵在前面板上包括一个两行字符LCD，用于显示当前视频路由并便于创建或调用预设。

HSM-44-BX矩阵非常适合会议室、多媒体演示、数字标牌、宗教场所和许多其他场合。

Hall Technologies的经验

我们的工程师设计了这款产品，使其尽可能具有直观性。例如，控制命令采用简单的英语语法。想要将输出4的视频连接到输入1？命令只需是CV4,1。想要将所有输出连接到输入1？CV*,1（对于那些记得DOS的人来说）！

想要从前面板建立连接（视频路由）？系统不关心您是先按输入按钮还是输出按钮开始。如果您按输出按钮，它会亮起，并显示它当前路由到的输入，您只需选择不同的输入即可。相反，如果您首先按输入按钮，则所有路由到它的任何或所有输出都会亮起，您可以简单地选择其他输出将该输入发送到。

EDID管理是这个矩阵切换器的另一个强大功能。您可以从15个内部“预设”EDID列表中为每个输入选择EDID，或者可以使用连接到输出的任何显示器的EDID。或者，您甚至可以让矩阵计算每个输入的EDID，根据所有正在路由到的显示器的能力来获取最佳图像和最高分辨率。例如，假设您将一个输入路由到三个4K电视，则该输入的EDID将支持4K分辨率。现在，如果您决定将该视频发送到只支持1080p的第4个电视，则矩阵将重新计算EDID，将1080p指定为最大支持分辨率，而不是获取空白屏幕。如果您从该组中删除1080p电视，则EDID将恢复为4K。

包装内容：

（x1）HSM-44-BX型号

（x1）美国电源线（其他地区的用户必须提供自己的电源线）

（x1）红外遥控器

（x1）机架安装支架（2个）

（x1）RS-232电缆

（x6）红外检测器（用于红外输入和红外扩展端口）

（x5）红外发射器（用于红外输出端口）

（x8）3个螺钉端子（用于RS-232连接器）

（x1）用户手册

如需了解更多有关产品兼容性的信息，请点击以下链接查看产品选择图表。

• HDCP 2.2和4K UHD

• 每个输出都支持HDMI和HDBaseT

• 通过HDBaseT扩展HDMI、IR、RS-232、以太网和电源

• 直观的前面板控制，带有两行LCD显示屏

• 模拟和数字提取音频输出

• 使用Genesis™控制命令集（GCCS）

• 保存和调用常用路由模式的预设

• HDMI视频输出可以被空白或取消空白

• 通过：前面板、RS232、IP（Telnet）和IR进行控制

• 内置通用电源，带有标准IEC C14连接器

• 1U机架安装金属外壳
