HT-GEMINI_HDMI，DVI 和 DisplayPort

HT-GEMINI

4K 6多格式输入扩展器开关，带有用于软编解码器的USB扩展功能

介绍

该产品是一款4K 6多格式输入扩展器开关，带有用于软编解码器的USB扩展功能，可提供AV切换、USB、HDMI、DP、VGA和USB-C扩展，以及用于基于PC的会议编解码器（如Microsoft Skype、Webex by Cisco和Citrix GoTo Meeting）的系统控制。该套件提供了六个视频输入，共享于HDMI、显示端口、VGA以及模拟音频输入和USB-C视频信号。为了简化会议室设备管理，该套件为主机计算机提供了四个USB Type-B连接器。六个内置的USB集线器，三个位于发射器上，三个位于接收器上，允许使用多个人机接口设备（HID），以及USB摄像头和麦克风。

该套件与超高清源兼容，高达4K/UHD@60 Hz，带有4:2:0色度抽样。两个设备之间的所有音频、视频、数据、控制、USB和以太网传输通过单个以太网启用的HDBaseT链接传输，最远可达100米/ 330英尺。

它简化了教室和小型办公室系统集成，可在会议桌下和讲台上安装，为本地化演示切换提供支持。

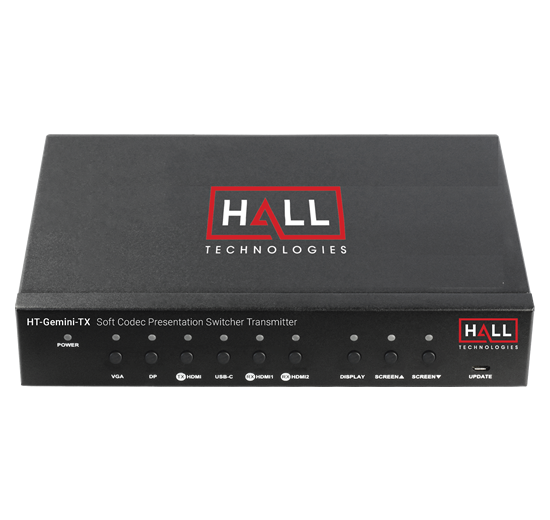

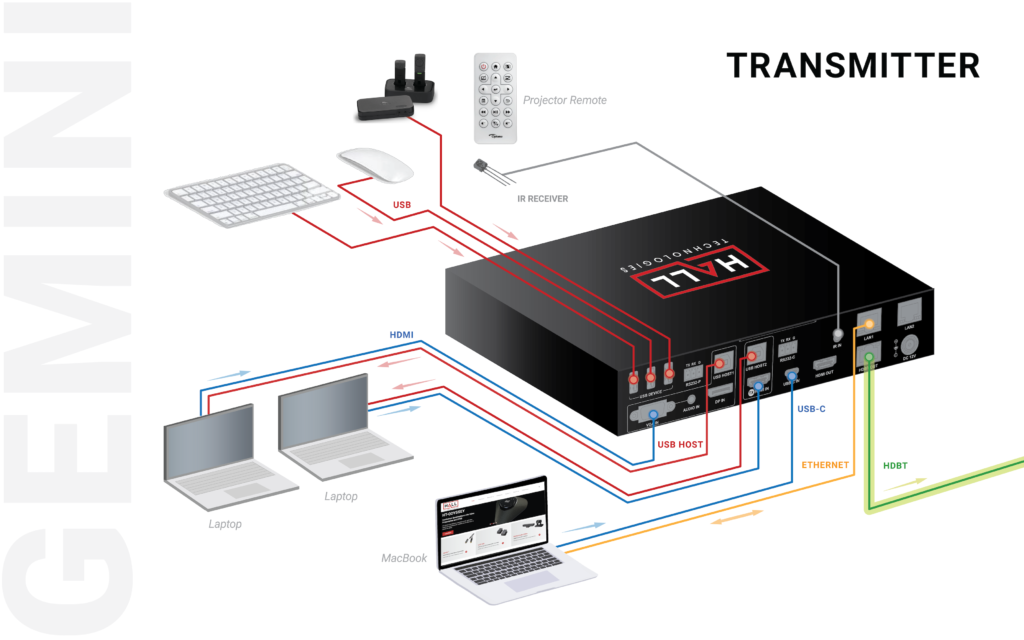

发射器：
技术
输入/输出端口	1个VGA IN，1个带VGA IN的音频输入，1个HDMI IN，1个DP IN，1个USB-C IN，1个HDBT OUT，1个HDMI OUT，2个LAN，1个RS232-P，1个RS232-C，USB HOST，3个USB DEVICE，1个IR IN，1个DC 12V IN
输入信号类型	HDMI 2.0，带4k@60Hz（色度子采样4:2:0仅为8位）；DP/USB-C:DP 1.2
输出信号类型	HDMI 2.0，带4k@60Hz（色度子采样4:2:0仅为8位）；HDBT2.0
支持的分辨率	HDMI： 800x600@60Hz，1024x768@60Hz，1280x768@60Hz，1280x800@60Hz，1280x960@60Hz，1280x1024@60Hz，1360x768@60Hz，1366x768@60Hz，1440x900@60Hz，1400x1050@60Hz，1600x900@60Hz，1600x900@60Hz，1600x1200@60Hz，1680x1050@60Hz，1920x1200@60Hz，480p@60Hz，576p@50Hz，720p@50/60Hz，1080p@24/25/30/50/60Hz，1080i@50/60Hz，4096x2160@24/25/30/50/60Hz，3840x2160@24/25/30/50/60Hz，DP/USB-C：800x600@60Hz，1024x768@60Hz，1280x768@60Hz，1280x800@60Hz，1280x960@60Hz，1280x1024@60Hz，1360x768@60Hz，1366x768@60Hz，1440x900@60Hz，1600x900@60Hz，1600x1200@60Hz，1680x1050@60Hz，1920x1080@60Hz，1920x1200@60Hz，1280x720p50Hz，1280x720P@60Hz，1920x1080P@50Hz，1920x1080P@60Hz，3840X2160@50Hz，3840X2160@60Hz，4096x2160@50Hz，4096x2160@60Hz VGA： 640x480@60Hz，800x600@60Hz，1024x768@60Hz，1280x720@60Hz，180x768@60Hz，1280x800@60Hz，1280x1024@60Hz，1360x768@60Hz，1366x768@60Hz，1400x1050@60Hz，1440x900@60Hz，1600x1200@60Hz，1680x1050@60Hz，1920x1080@60Hz，1920x1200@60Hz 注意：4096x2160/3840x2160@50Hz/60Hz基于色度子采样4:2:0仅为8位
最大像素时钟	297MHz
支持的音频格式	HDMI：完全支持HDMI 2.0规范中的音频格式，包括PCM 2.0/5.1/7.1、Dolby TrueHD Dolby Atoms、DTS-HD Maaster Audio和DTS:x；音频输入：PCM 2.0
常规
工作温度	0℃至45℃（32°F至113°F）
存储温度	20℃至70℃（-4°F至158°F）
湿度	10％至90％，非凝结性
浪涌保护	电压：±1KV
ESD保护	人体模型： ±8kV（空气间放电）/ ±4kV（接触放电）
电源	DC12V 2A
最大功耗	14.5W
设备尺寸（宽 x 高 x 深）	220毫米 x 42毫米 x 150毫米 / 8.66英寸 x 1.65英寸 x 5.91英寸
产品重量	0.97千克/2.14磅

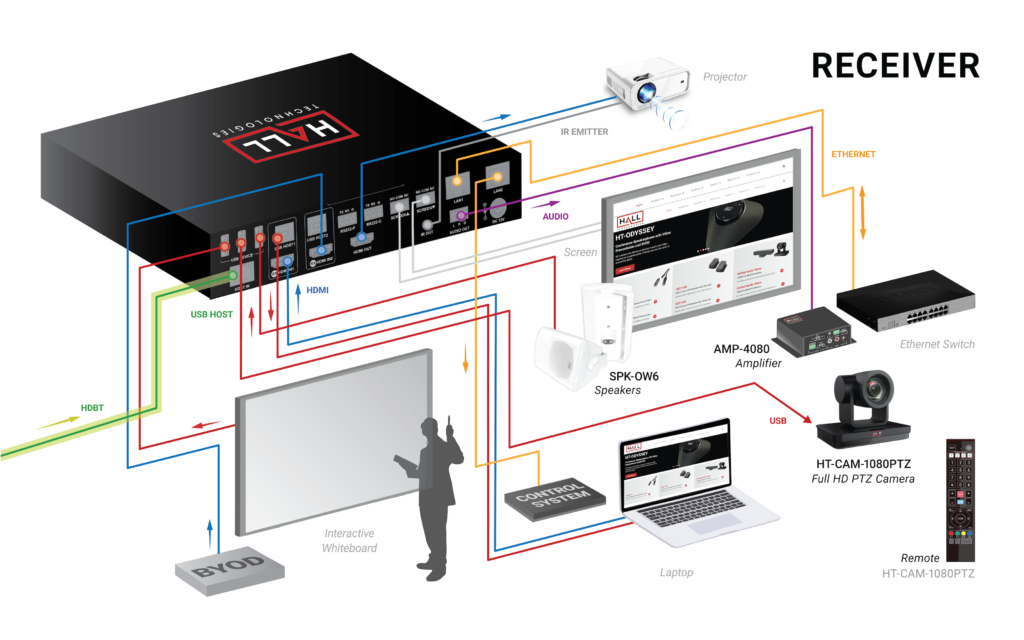

接收器：
技术

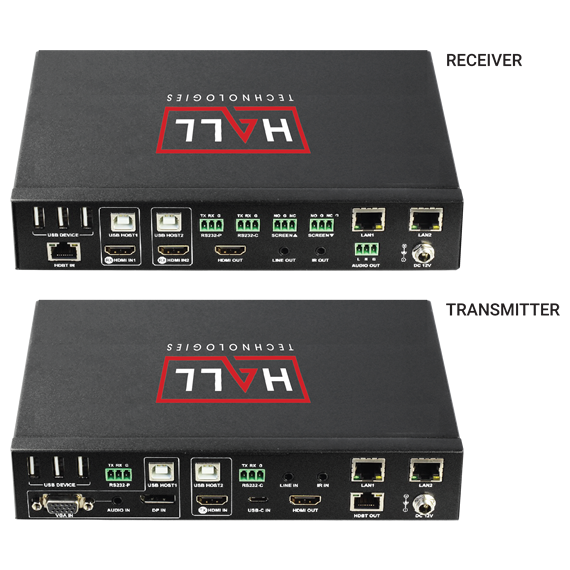

输入/输出端口	1个HDBT IN，2个HDMI IN，1个HDMI OUT，1个IR OUT， 1个RS232-P，RS232-C，2个LAN，3个USB DEVICE， 2个USB HOST，1个USB HOST，1个SCREEN UP，1个SCREEN DOWN， 1个DC 12V IN
输入信号类型	HDMI2.0，带4k@60Hz（色度子采样4:2:0仅为8位）；HDBT2.0
输出信号类型	HDMI2.0
支持的分辨率	800x600@60Hz，1024x768@60Hz，1280x768@60Hz，1280x800@60Hz，1280x960@60Hz，1280x1024@60Hz，1360x768@60Hz，1366x768@60Hz，1440x900@60Hz，1400x1050@60Hz，1600x900@60Hz，1600x1200@60Hz，1680x1050@60Hz，1920x1200@60Hz，480p@60Hz，576576p@50Hz，720p@50/60Hz1080@24/25/320/50/60Hz，1080i@50/60Hz，4096x2160@24/25/30/50/60Hz，3840x2160@24/25/30/50/60Hz 注意：4096x2160/3840x2160@50Hz/60Hz基于色度子采样4:2:0仅为8位
最大像素时钟	297MHz
支持的音频格式	完全支持HDMI 2.0规范中的音频格式，包括PCM 2.0/5.1/7.1、Dolby TrueHD Dolby Atoms、DTS-HD Maaster Audio和DTS:x；音频输入：PCM 2.0
常规
工作温度	0℃至45℃（32°F至113°F）
存储温度	20℃至70℃（-4°F至158°F）
湿度	10％至90％，非凝结性
浪涌保护	电压：±1KV
ESD保护	人体模型： ±8kV（空气间放电）/ ±4kV（接触放电）
电源	DC12V 2A
最大功耗	16.5W
设备尺寸（宽 x 高 x 深）	220毫米 x 42毫米 x 150毫米 / 8.66英寸 x 1.65英寸 x 5.91英寸
产品重量	0.95千克/2.09磅
传输距离	注意：建议使用T5688直通类别电缆
电缆类型	支持视频
Cat 5e	高达1080p 60Hz 36bpp （100米/330英尺范围）
Cat 6/6a/7	1080p 60Hz 48bpp， 1080p 60Hz 3D， 4k2k/30Hz/4:4:4 24bpp， 4k2k/60Hz/4:2:0 24bpp （100米/330英尺范围）
